三维柔性焊接平台

三维柔性焊接平台

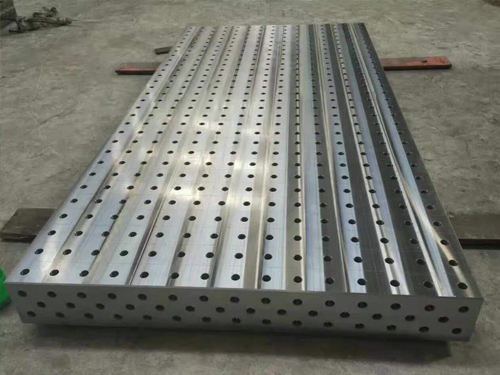

三维柔性焊接工装平台是一套可以满足任意类型的产品装具，所有定位精度均可达到0.05-0.1mm以内，无累计误差，所有零部件均为加工、工艺处理、品质如一，操纵简单的焊接工装设备，产品，可反复使用。

三维柔性焊接平台互换性强、稳定性高；适用于批量多品种多规格的工件焊接和产品的装配。

三维柔性焊接平台规格：1000X1000X200      1000X1200X200       1000X1500X200

                      1000X2000X200      1200X1200X200       1200X2400X200

                      1500X1500X200      1500X2000X200       1500X2500X200

                      1500X3000X200      2000X3000X200       2000X4000X200

三维柔性焊接平台技术参数:

A、工作台的平面度达到:0.10/1000；

B、工作台的侧面与上表面的垂直度达到:0.10/200；

C、工作台的工作表面粗糙度达到:△3.2；

D、工作台刻度线规格：100x100±0.05mm；

E、工作台材质：铸造件(HT250)，进行整体热处理；

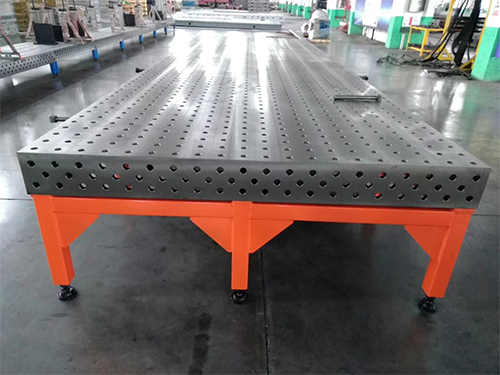

F、工作台支承腿： 标准型承重力均为2T、固定型承重力均为2T、框架型承重力为5T、升降型承重力为3T；

G、工作台孔的尺寸精度为φ28，D10；孔系位置精度不超过0.05mm。与平台相配的锁销是h7级。相邻两孔的孔心距是100±0.05mm；

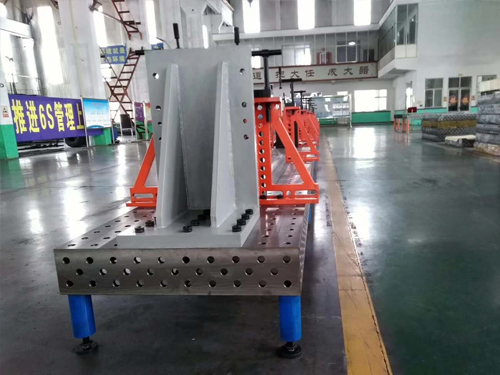

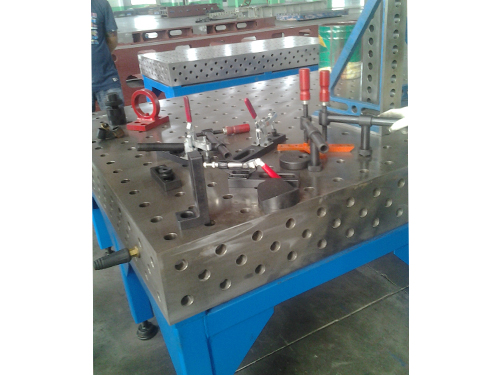

三维柔性焊接平台常用夹具附件：U型方箱、定位角尺、定位平尺、支撑角铁、压紧件、角度器、V型定位件、锁紧销等多种附件，具体根据不同焊接产品而订！
